Descripción

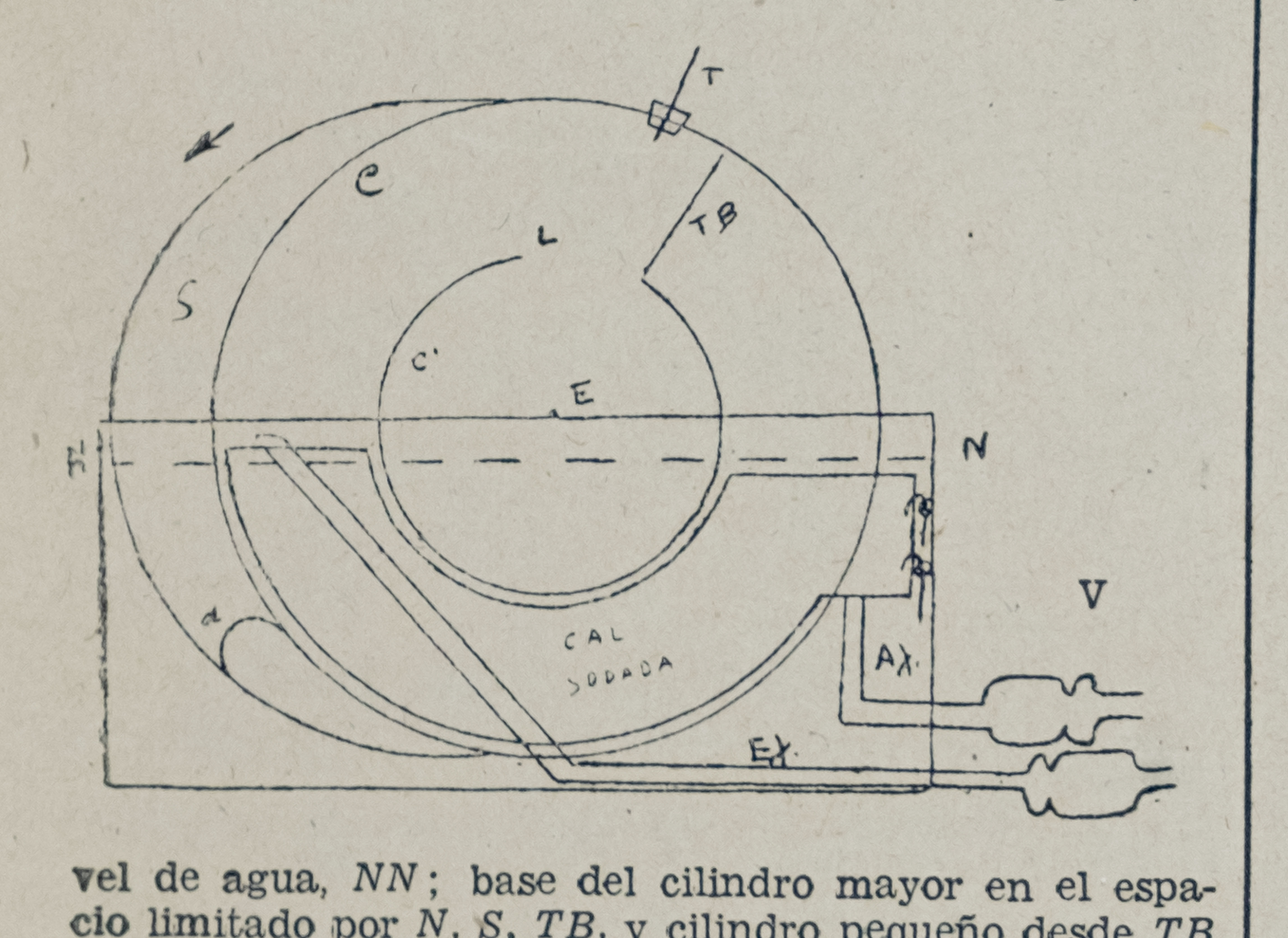

En forma breve y esquemática describimos a conti- nuación el tipo ideado por nosotros (patente 185.102). Cubeta rectangular o cuadrada, con agua hasta N. Dentro: 1. La conducción eferente, Ef.-2. Hermética- mente cerrado, el depósito de cal sodada, que está in- tercalado en la conducción aferente, Af. Apoyado en cojinetes un sistema formado por dos cilindros concéntricos de bases comunes. Este sistema gira sobre el eje, E. La superficie exterior del cilindro mayor va del ta- bique TB hasta d. Desde aquí, el cilindro mayor care- ce de superficie exterior. El cilindro menor tampoco es completo; está inte- rrumpido en el borde libre, L. En consecuencia, la campana del metabolímetro está formada por: tabique, TB; espacio limitado por el ci- lindro pequeño; superficie, S, hasta nivel de agua; nivel de agua, NN; base del cilindro mayor en el espa- cio limitado por N, S, TB, y cilindro pequeño desde TB hasta N (o sea, todo su contenido). En P, contrapeso. En T, termómetro. En V, válvulas. El registro del consumo se hace sobre un cilindro movido por aparato de relojería, como en los demás tipos.
